由于黏土矿物大部分存在于小于0.002mm的颗粒中，而原料的许多性能又取决于黏土矿物组成，所以国际上不少国家都是以大于0.02mm、0.02~0.002mm、小于0.002mm 来分级的。
大于0.02mm 的颗粒称砂粒，它没有粘结性能，在干燥和焙烧过程中主要起骨架作用，它的含量多少影响着坯体成型、干燥和焙烧性能。如原料中砂粒的含量少，则成型比较容易，但干燥比较困难，焙烧温度降低；反之，如原料中砂粒的含量多，则成型比较困难，但干燥比较容易，焙烧温度提高。0.02~0.002mm 的颗粒称尘粒，它有一定的粘结性能，但干燥后松散，它在坯体成型和焙烧过程中，一方面起骨架作用，另一方面起填充作用。
小于0.002mm 的颗粒称为粘粒，它有粘结性能，干燥后结合力强。在坯体成型和焙烧过程中起填充作用，与水作用产生可塑性。粘粒不能太少，也不能太多，太多会导致干燥困难。 原料中的砂粒、尘粒和粘粒三组分要有合适的比例，才能作为制造砖瓦的原料。 73 原料的颗粒组成要求范围是哪些？ 原料的颗粒组成要求范围如表13 所示。

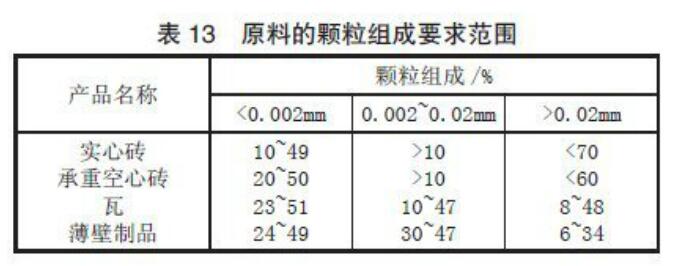

表13 原料的颗粒组成要求范围
当<0.002mm 的粘粒超过25% 时，将显示出较高的干燥敏感性、较大的焙烧收缩率和较高的制品密度。
